アライメントの調整

COUPLINGは、互いに対向する2つの軸を接続して回転力または回転角を正確に伝達することを目的として使用される部品です。そのような目的を達成するために器具を構成する各機械要素は、正確に加工され組み立てられなければなりません。

取り付け時にMIS ALIGNMENTの許容値が大きくなると、振動や騒音が発生したり、COUPLINGの寿命が急速に低下することがあります。必ずMIS ALIGNMENTを調整してください。

JIT COUPLINGには製品ごとに適した特性があります。適正なものを選定してご使用ください。軸のMIS ALIGNMENTには次の誤差があります。

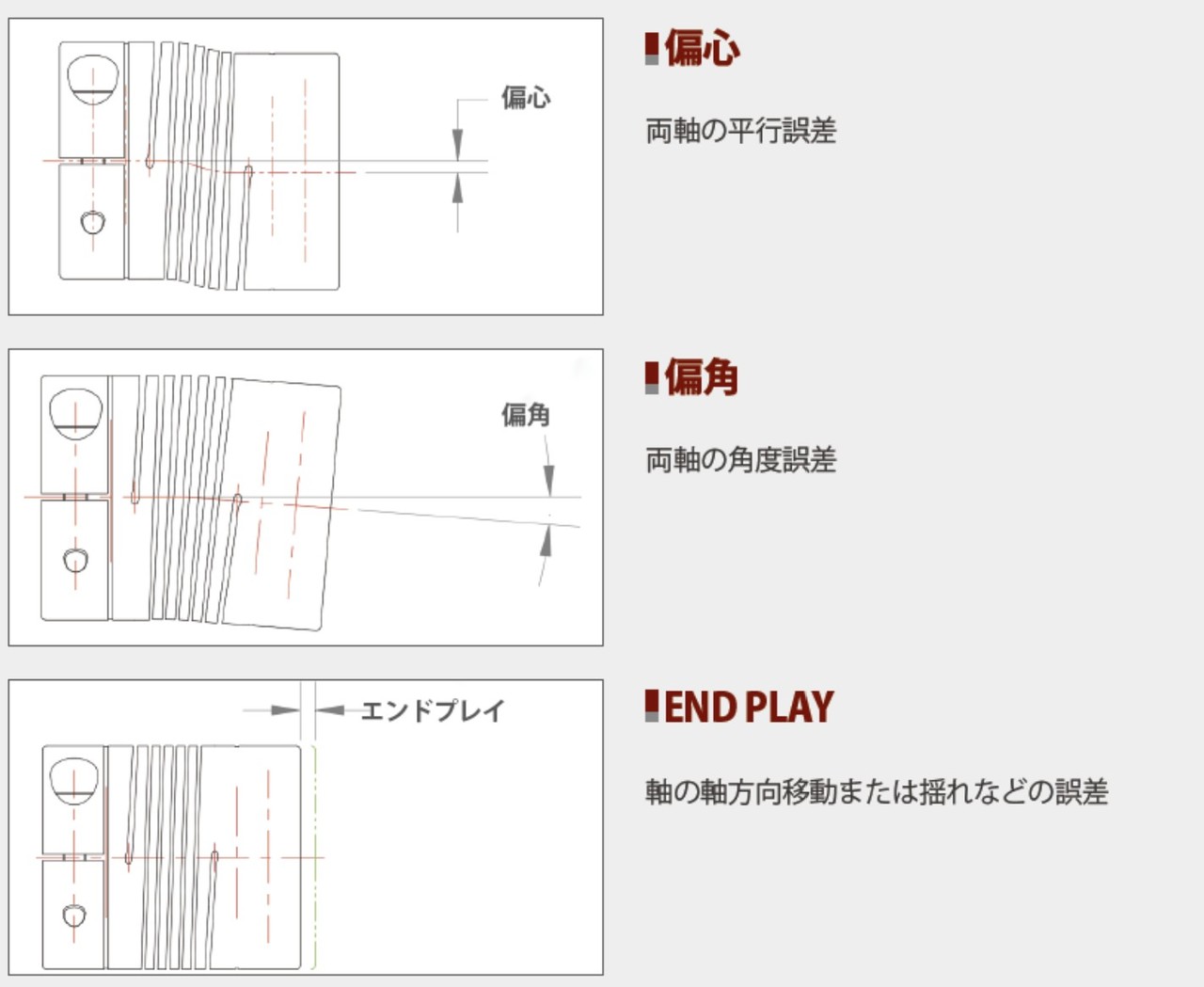

偏心 - 両軸の平行誤差

偏角 - 両軸の角度誤差

END PLAY - 軸の軸方向の移動または揺れ

複合的な誤差が発生する場合には、カップリングの規格が一寸法大きいものを選定してください。
