JIT COUPLING


PRODUCT

リジットカップリング

リジットカップリングロングタイプ -

クランプ 一般型タイプ

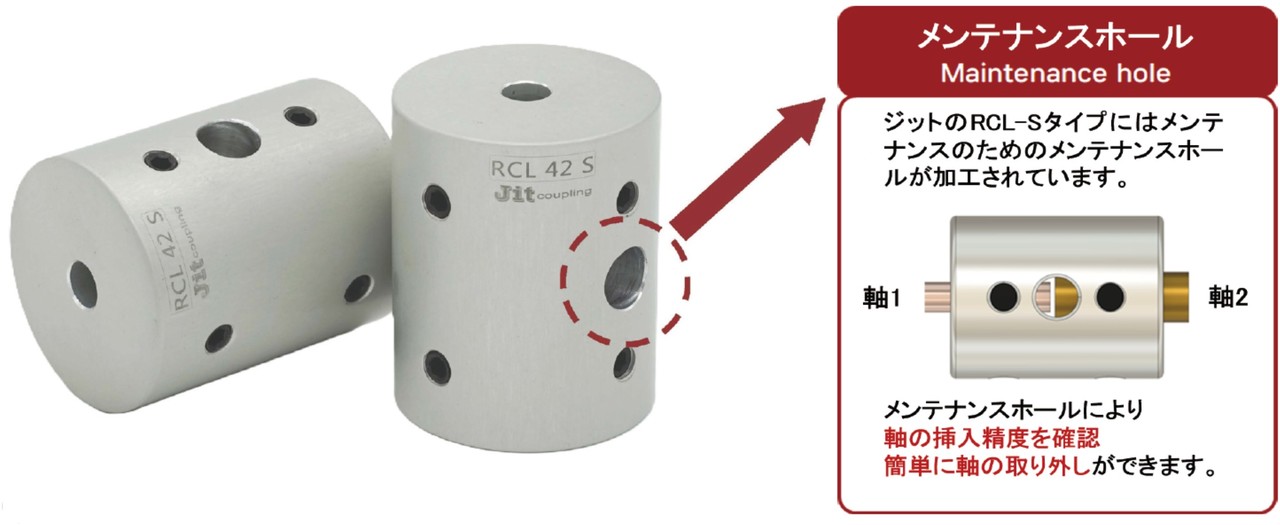

RCLシリーズは偏心/偏角およびエンドプレイを許可しません。 RCL-Sタイプは、セットねじを介して両軸を固定します。キー加工により軸締結力を高めることができます。

品番
RC
RCL
RCL
製品形状
特徴
バックラッシュ完全ゼロ（0）、完全一体型カプリング、一方向ボルトクランプ、標準化された内径
仕様
標準形
標準形
標準形
材質
アルミニウム合金(AL7075-T6)
軸結合方法
クランプ
セットスクリュー
外径
Ø20, Ø25, Ø32, Ø42, Ø48
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

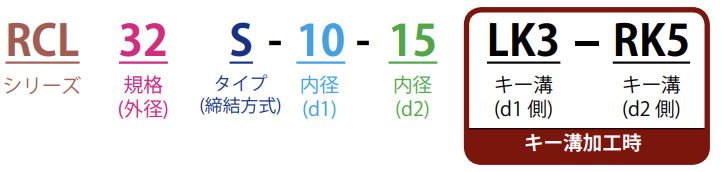

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

표준내경

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
25
26
28
30
RC 16 S
●
●
●
●
●
●















RC 20 S

●
●
●
●
●
●














RC 25 S


●
●
●
●
●
●
●












RC 32 S



●
●
●
●
●
●
●
●
●









RC 42 S





●
●
●
●
●
●
●
●
●
●
●
●
●



RC 48 S






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
締結位置
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
F1
F2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Bolt Fastening Position

Bolt Fastening Position

Bolt Size

-
-

RC 16 S

Ø16

20
3
8
10
10
5
5
M3

RC 20 S

Ø20

24
4
10
12
12
5.5
5.5
M4

RC 25 S

Ø25

36
5
13
18
18
7.5
7.5
M4

RC 32 S

Ø32

40
6
16
20
20
9
9
M5

RC 42 S

Ø42

52
8
25
26
26
12
12
M6

RC 48 S

Ø48

60
10
30
30
30
15.5
15.5
M8

성능

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

品質(g)

Product Name
Rated Torque(Nm)

Max Torque(Nm)

Max. Rotational Frequency(min-1)

Moment of Inertia(kg*m²)

Mass(g)

RC 16 S

0.8
1.2
25,000
3.40x10-7
12

RC 20 S

1.5

2.5
23,250

9.92x10-7

18

RC 25 S

2

4

18,500

3.69x10-6

38

RC 32 S

4.5

9

11,900

1.10x10-6
70

RC 42 S

8.5

20

9,500

4.11x10-5
160

RC 48 S

20

40

7,500

7.92x10-5
240
