JIT COUPLING


PRODUCT

リジットカップリング

リジットカップリングロングタイプ

 - クランプ 一般型タイプ



RCLカップリングは偏心偏角エンドプレイを許可しません。 RCL TYPEは、外径に比べ強いトルクを伝達するため、軸当たり2本のボルトでクランプし、軸締結力を高めた形です。

品番
RC
RCL
RCL
製品形状
特徴
バックラッシュ完全ゼロ（0）、完全一体型カプリング、一方向ボルトクランプ、標準化された内径
仕様
標準形
標準形
標準形
材質
アルミニウム合金(AL7075-T6)
軸結合方法
クランプ
セットスクリュー
外径
Ø20, Ø25, Ø32, Ø42, Ø48
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

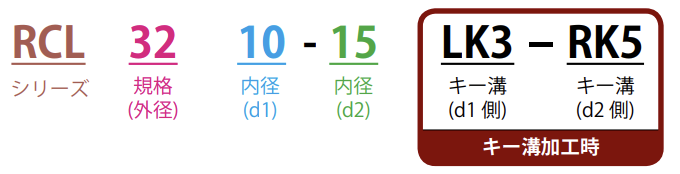

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
25
26
28
RCL 20


●
●
●
●
●













RCL 25



●
●
●
●
●
●











RCL 32





●
●
●
●
●
●
●








RCL 42






●
●
●
●
●
●
●
●
●
●




RCL 48






●
●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

RCL 20

Ø20

24
5
10
11
11
2
M2.5

RCL 25

Ø25

36
6
13
17
17
2
M3

RCL 32

Ø32

40
8
16
19
19
2
M4

RCL 42

Ø42

52
10
22
25
25
2
M5

RCL 48

Ø48

60
10
28
29
29
2
M6

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

品質(g)

Product Name
Rated Torque(Nm)

Max Torque(Nm)

Max. Rotational Frequency(min-1)

Moment of Inertia(kg*m²)

Mass(g)

RCL 20

1

2
19,250

9.2x10-7

18

RCL 25

2

4

15,500

3.2x10-6

38

RCL 32

4

8

11,900

7.6x10-6
70

RCL 42

8.5

17

9,500

2.1x10-5
160

RCL 48

20

40

7,500

4.3x10-5
240
