リジットカップリング

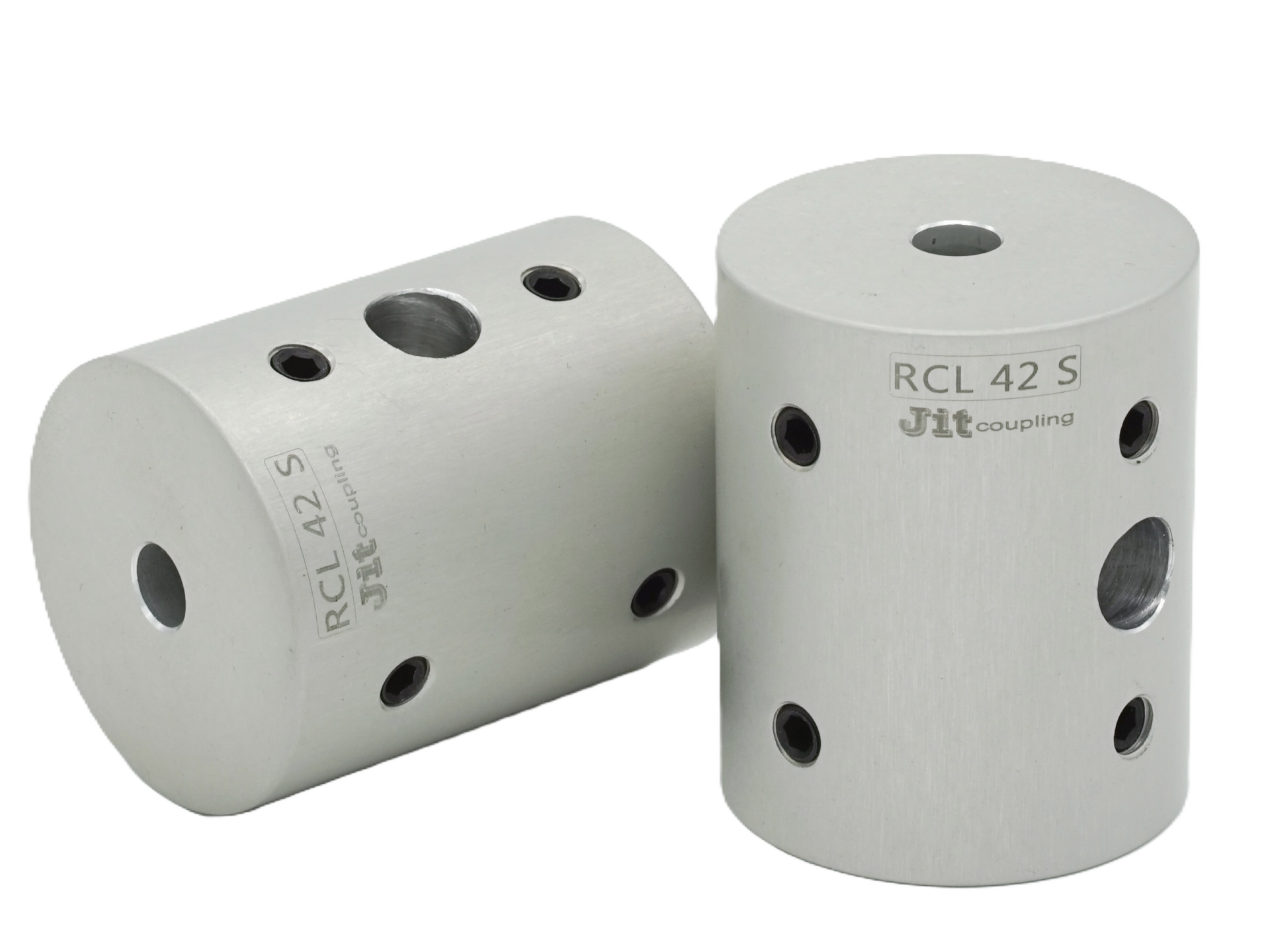

リジットカップリング - クランプ 一般型タイプ
Rigid Couplingは完全に筒状のカップリングです。外径と長さは同じ寸法で作られており、短い長さでも強いトルクを伝達することができます。軸の偏心、偏角、エンドプレイを許可しません。できるだけ軸合わせを正確にしてご使用ください。
品番 | RC | RCL | RCL |
製品形状 |  |  |  |
特徴 | バックラッシュ完全ゼロ（0）、完全一体型カプリング、一方向ボルトクランプ、標準化された内径 | ||
仕様 | 標準形 | 標準形 | 標準形 |
材質 | アルミニウム合金(AL7075-T6) | ||
軸結合方法 | クランプ | セットスクリュー | |
外径 | Ø20, Ø25, Ø32, Ø42, Ø48 | Ø16, Ø20, Ø25, Ø32, Ø42, Ø48 | |

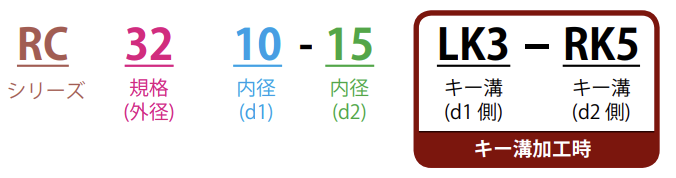

製品の注文方法
シリーズ、外径および内径規格を指定してください。
標準内径
※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)
標準内径 (d1/d2, mm) | 3 | 4 | 5 | 6 | 6.35 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 |
RC 20 | ● | ● | ● | ● | ● | |||||||||||||||
RC 25 | ● | ● | ● | ● | ● | ● | ||||||||||||||
RC 32 | ● | ● | ● | ● | ● | ● | ● | |||||||||||||
RC 42 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
RC 48 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
図面
寸法
製品名 | 外径 D | 長さ L | 内径範囲(d1/d2) | 軸深さ | 軸間隔 E | ボルト M | ファイルのダウンロード | |||
最小内径 | 最大内径 | L1 | L2 | DWG | 3D(STEP) | |||||
Product Name | External Diameter | Length | Min. Bore Diameter | Max. Bore Diameter | Shaft Insert Length | Shaft Insert Length | Shaft Insert Distance | Bolt Size | - | - |
RC 20 | Ø20 | 20 | 5 | 10 | 9 | 9 | 2 | M2.5 |  |  |
RC 25 | Ø25 | 25 | 6 | 13 | 11.5 | 11.5 | 2 | M3 | | |
RC 32 | Ø32 | 32 | 8 | 16 | 15 | 15 | 2 | M4 | | |
RC 42 | Ø42 | 42 | 10 | 22 | 20 | 20 | 2 | M5 | | |
RC 48 | Ø48 | 48 | 10 | 28 | 23 | 23 | 2 | M6 | | |
性能
製品名 | 常用 トルク(Nm) | 最大トルク(Nm) | 最高回転数(min-1) | 慣性 モーメント(kg*m²) | 品質(g) |
Product Name | Rated Torque(Nm) | Max Torque(Nm) | Max. Rotational Frequency(min-1) | Moment of Inertia(kg*m²) | Mass(g) |
RC 20 | 1 | 2 | 23,250 | 8.7x10-7 | 15 |
RC 25 | 2 | 4 | 18,500 | 2.7x10-6 | 29 |
RC 32 | 4 | 8 | 11,900 | 7.1x10-6 | 61 |
RC 42 | 8.5 | 17 | 9,500 | 1.5x10-5 | 130 |
RC 48 | 20 | 40 | 7,500 | 3.87x10-5 | 190 |
