JIT COUPLING


PRODUCT

PEEKオルダムカップリング

PEEKオルダムカップリング -

セットスクリュータイプ



OCPシリーズは、円筒形アルミ素材の先端に溝を加工し、潤滑性に優れたPEEKスペーサを挿入することで、比較的軸非整列（偏心）範囲が大きいところに適して設計されたカップリングです。 PEEK材料は、優れた耐化学性、非常に低い吸水率、優れた耐摩耗性を持ち、高温環境への暴露に影響されません。 PEEKは通常、熱や化学薬品に接触する環境に適しています。

品番
OCP-C
OCP-S
OCP-CS
製品形状
特徴
高トルク、振動吸収力に優れ、精密加工完成、高精度PEEKスペーサー挿入、電気的特性に優れ、排出ガスが小さい
仕様
標準形/長形
標準形
標準形
材質
アルミニウム（AL7075-T6）/スペーサー（PEEK）
軸結合方法
クランプ
セットスクリュー
クランプ、セットスクリュー
外径
Ø20, Ø25, Ø32, Ø42

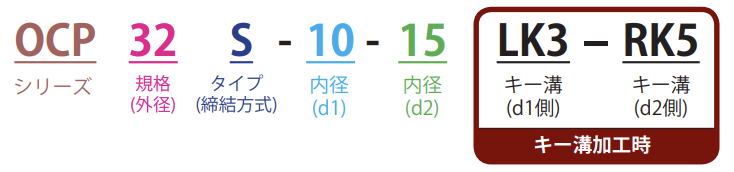

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
OCP 20 S

●
●
●
●
●
●








OCP 25 S


●
●
●
●
●
●







OCP 32 S



●
●
●
●
●
●
●
●
●



OCP 42 S





●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
OCP 20 S

Ø20

22
4
10
6.5
6.5
9
M4
OCP 25 S

Ø25

28
5
13
7.5
7.5
13
M4
OCP 32 S

Ø32

34
6
18
9.5
9.5
15
M5
OCP 42 S

Ø42

42
8
22
12
12
18
M6

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

OCP 20 C
1.9
3.8
10,500
1.03x10-6
120
1.2
2
0.08
21.2
OCP 25 C
2.9
5.9
9,250

3.24x10-6

200
1.6
2
0.1
42.4
OCP 32 C
8.5
17
8,500

1.03x10-5

600
2.0
2
0.1
82.5
OCP 42 C
18
36
8,000
3.87x10-5
1,200
2.8
2
0.1
179
