PEEKオルダムカップリング
PEEKオルダムカップリング - クランピングスクリュー&セットスクリュー混合タイプ
OCP-CS Typeは取り付けの利便性のため、片側はクランプネジ、もう一方はセットネジを使用して取り付けることができます。ハブは高剛性アルミニウム（AL7075-6T）を適用し、スペーサーはPEEK材料を使用して特別な目的に使用するのに適しています。ハブ表面は陽極酸化処理を行い、耐食性に優れています。
品番 | OCP-C | OCP-S | OCP-CS |
製品形状 |  |  |  |
特徴 | 高トルク、振動吸収力に優れ、精密加工完成、高精度PEEKスペーサー挿入、電気的特性に優れ、排出ガスが小さい | ||
仕様 | 標準形/長形 | 標準形 | 標準形 |
材質 | アルミニウム（AL7075-T6）/スペーサー（PEEK） | ||
軸結合方法 | クランプ | セットスクリュー | クランプ、セットスクリュー |
外径 | Ø20, Ø25, Ø32, Ø42 | ||

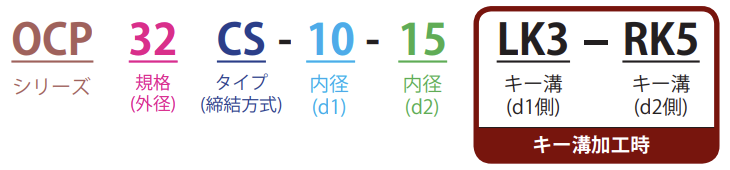

製品の注文方法
シリーズ、外径および内径規格を指定してください。
標準内径
※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)
標準内径 (d1/d2, mm) | 3 | 4 | 5 | 6 | 6.35 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 |
OCP 20 CS | ● | ● | ● | ● | ● | ● | |||||||||
OCP 25 CS | ● | ● | ● | ● | ● | ● | |||||||||
OCP 32 CS | ● | ● | ● | ● | ● | ● | ● | ● | |||||||
OCP 42 CS | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
図面
寸法
製品名 | 外径 D | 長さ L | 内径範囲(d1/d2) | 軸深さ | 軸間隔 E | ボルト M | ファイルのダウンロード | |||
最小内径 | 最大内径 | L1 | L2 | DWG | 3D(STEP) | |||||
Product Name | External Diameter | Length | Min. Bore Diameter | Max. Bore Diameter | Shaft Insert Length | Shaft Insert Length | Shaft Insert Distance | Bolt Size | - | - |
OCP 20 CS | Ø20 | 23.5 | 4 | 10 | 8 | 6.5 | 9 | M2.5/M4 |  |  |
OCP 25 CS | Ø25 | 30 | 5 | 13 | 9.5 | 7.5 | 13 | M3/M4 | | |
OCP 32 CS | Ø32 | 36 | 6 | 16 | 11.5 | 9.5 | 15 | M4/M5 | | |
OCP 42 CS | Ø42 | 45 | 8 | 22 | 15 | 12 | 18 | M5/M6 | | |
性能
製品名 | 常用 トルク(Nm) | 最大トルク(Nm) | 最高回転数(min-1) | 慣性 モーメント(kg*m²) | ねじり 定数 (Nm/rad) | 許容偏心(mm) | 許容偏角(°) | 許容 エンド プレイ (mm) | 品質(g) |
Product Name | Rated Torque(Nm) | Max Torque(Nm) | Max. Rotational Frequency(min-1) | Moment of Inertia(kg*m²) | Static Torsional Stiffness(Nm/rad) | Max. Lateral Misalignment(mm) | Max. Angular Misalignment(°) | Max. Axial Misalignment(mm) | Mass(g) |
OCP 20 CS | 1.9 | 3.8 | 10,500 | 1.03x10-6 | 120 | 1.2 | 2 | 0.08 | 21.2 |
OCP 25 CS | 2.9 | 5.9 | 9,250 | 3.24x10-6 | 200 | 1.6 | 2 | 0.1 | 42.4 |
OCP 32 CS | 8.5 | 17 | 8,500 | 1.03x10-5 | 600 | 2.0 | 2 | 0.1 | 82.5 |
OCP 42 CS | 18 | 36 | 8,000 | 3.87x10-5 | 1,200 | 2.8 | 2 | 0.1 | 179 |
