JIT COUPLING


PRODUCT

オルダムカップリンク

オルダムカップリンク - セットスクリュータイプ



OCシリーズはスペーサの内側を貫通し、軸干渉がありません。スペーサに発生する圧力を解消できるように設計し、カプリングの破損頻度を減らすように設計しました。 OCシリーズのスペーサは完全な絶縁体であるため、電気的ノイズを遮断します。

品番
OC-C
OC-S
OC-CS
製品形状
特徴
同じコインの表裏、同じコインの表裏、同じコインの表裏、同じコインの表裏、
仕様
標準形/長形
標準形
標準形
材質
アルミニウム（AL7075-T6）/スペーサー（ポリアセタール）
軸結合方法
クランプ
セットスクリュー
クランプ、セットスクリュー
外径
Ø16, Ø20, Ø25, Ø32, Ø42, Ø54

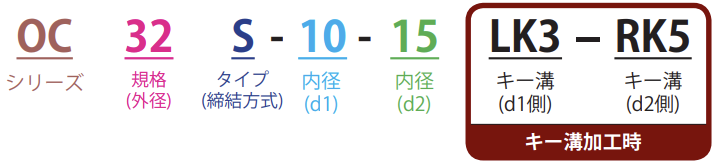

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
OC 16 S
●
●
●
●
●
●










OC 20 S

●
●
●
●
●
●









OC 25 S


●
●
●
●
●
●
●







OC 32 S



●
●
●
●
●
●
●
●
●
●



OC 42 S





●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
OC 16 S

Ø16

20
3
8
6
6
8
M3
OC 20 S

Ø20

22
4
10
6.5
6.5
9
M4
OC 25 S

Ø25

28
5
13
7.5
7.5
13
M4
OC 32 S

Ø32

34
6
18
9.5
9.5
15
M5
OC 42 S

Ø42

42
8
22
12
12
18
M6

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

OC 16 S
1.2
2.4
12,500
3.40x10-7
65
1
2
0.05
10.9
OC 20 S
1.8
3.6
10,500
9.13x10-7
120
1.5
2
0.0.8
18.7
OC 25 S
2.8
5.6
9,250

2.83x10-6

200
2
2
0.1
37.1
OC 32 S
8
16
8,500

9.25x10-6

620
2.5
2
0.1
73.8
OC 42 S
17
34
8,000
3.39x10-5
1,200
3
2
0.1
157
