オルダムカップリンク

オルダムカップリンク - クランピングスクリュー&セットスクリュー混合タイプ



OC-CS Typeは取り付けの利便性のため、片側はクランプねじ、もう一方はセットねじを使用して取り付けることができます。ハブは高剛性アルミニウム（AL7075-6T）を適用し、スペーサーはポリアセタールを使用しました。表面は陽極酸化処理を施し、耐食性に優れています。

品番
OC-C
OC-S
OC-CS
製品形状
特徴
同じコインの表裏、同じコインの表裏、同じコインの表裏、同じコインの表裏、
仕様
標準形/長形
標準形
標準形
材質
アルミニウム（AL7075-T6）/スペーサー（ポリアセタール）
軸結合方法
クランプ
セットスクリュー
クランプ、セットスクリュー
外径
Ø16, Ø20, Ø25, Ø32, Ø42, Ø54

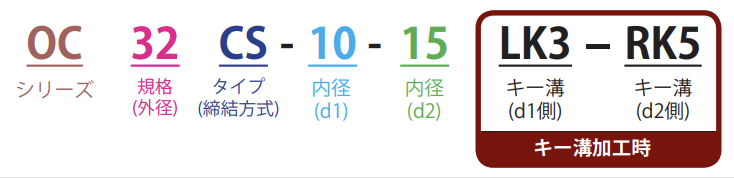

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
OC 16 CS
●
●
●
●
●
●










OC 20 CS

●
●
●
●
●
●









OC 25 CS


●
●
●
●
●
●
●







OC 32 CS



●
●
●
●
●
●
●
●
●




OC 42 CS





●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
OC 16 CS

Ø16

21
3
8
7
6
8
M2.5/M3
OC 20 CS

Ø20

23.5
4
10
8
6.5
9
M2.5/M4
OC 25 CS

Ø25

30
5
13
9.5
7.5
13
M3/M4
OC 32 CS

Ø32

36
6
16
11.5
9.5
15
M4/M5
OC 42 CS

Ø42

45
8
22
15
12
18
M5/M6

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

OC 16 CS
1.2
2.4
12,500
3.57x10-7
65
1
2
0.05
11.4
OC 20 CS
1.8
3.6
10,500
9.76x10-7
120
1.5
2
0.0.8
19.9
OC 25 CS
2.8
5.6
9,250

3.04x10-6

200
2
2
0.1
39.7
OC 32 CS
8
16
8,500

9.80x10-6

620
2.5
2
0.1
78.1
OC 42 CS
17
34
8,000
3.63x10-5
1,200
3
2
0.1
168.2
