オルダムカップリンク

オルダムカップリンク - クランプねじタイプ



OCシリーズはスペーサの内側を貫通し、軸干渉がありません。スペーサに発生する圧力を解消できるように設計し、カプリングの破損頻度を減らすように設計しました。 OCシリーズのスペーサは完全な絶縁体であるため、電気的ノイズを遮断します。

品番
OC-C
OC-S
OC-CS
製品形状
特徴
同じコインの表裏、同じコインの表裏、同じコインの表裏、同じコインの表裏、
仕様
標準形/長形
標準形
標準形
材質
アルミニウム（AL7075-T6）/スペーサー（ポリアセタール）
軸結合方法
クランプ
セットスクリュー
クランプ、セットスクリュー
外径
Ø16, Ø20, Ø25, Ø32, Ø42, Ø54

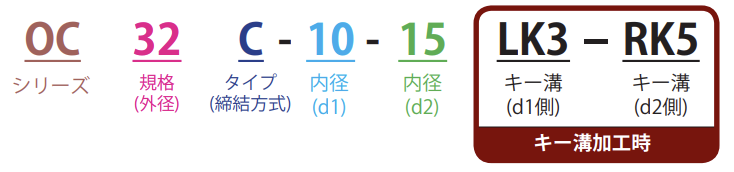

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
26
28
OC 16 C
●
●
●
●
●
●













OC 20 C

●
●
●
●
●
●












OC 25 C


●
●
●
●
●
●
●










OC 32 C



●
●
●
●
●
●
●
●
●







OC 32 CL



●
●
●
●
●
●
●
●
●







OC 42 C





●
●
●
●
●
●
●
●
●
●
●



OC 54 C






●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
OC 16 C

Ø16

22
3
8
7
7
8
M2.5
OC 20 C

Ø20

25
4
10
8
8
9
M2.5
OC 25 C

Ø25

32
5
13
9.5
9.5
13
M3
OC 32 C

Ø32

38
6
16
11.5
11.5
15
M4
OC 32 CL

Ø32

45
6
16
15
15
15
M4
OC 42 C

Ø42

48
8
22
15
15
18
M5
OC 54 C

Ø54

58
10
30
17
17
24
M6

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

OC 16 C
1.2
2.4
12,500
3.74x10-7
65
1
2
0.05
11.9
OC 20 C
1.8
3.6
10,500
1.03x10-6
120
1.5
2
0.0.8
21.2
OC 25 C
2.8
5.6
9,250

3.24x10-6

200
2
2
0.1
42.4
OC 32 C
8
16
8,500

1.03x10-5

620
2.5
2
0.1
82.5
OC 42 C
17
34
8,000
3.87x10-5
1,200
3
2
0.1
179
OC 54 C
30
60
6,850
1.42x10-4
1,700
3.5
2
0.2
220
