JIT COUPLING


PRODUCT

ジョータイプコネクティングシャフト

ジョータイプコネクティングシャフト -

分離型クランピングスクリュー方式



JCLシリーズは、軸間距離が遠い場合、動力伝達効率が非常に良いです。 JCL-CW Typeの場合、軸締結方式が取り外し可能なクランプスクリュー方式を使用し、組立・メンテナンスが便利です。ジョーカップリングの優れたトルク伝達力をそのまま持っています。コネクティングシャフトを使用する場合、[カップリング-シャフト-カップリング]で結合する方式より効率的で正確な長距離動力伝達が可能です。オーダーメイドの長さオーダーメイドにより、設計環境にぴったりと使用できます。

品番
JCL-C
JCL-CW
製品形状
特徴

軸間距離が遠い場合、動力伝達のために2つのカップリングの間にアルミチューブを取り付けたカップリング

カップリングの長さを3000mm範囲内で自由に選定できます。

中央部を接続する中空パイプは比較的剛性が高く、密度が小さく、動力損失が小さい。

コネクティングシャフトの場合、組み立てとメンテナンスの利便性のため、取り外し可能なクランプ方式を好みます。

Poly-Urethane素材Spacerを採用したジョーカップリングの最大の利点であるトルク伝達力に優れています。

H9級の高精度チューブを使用して精密な同心度、直進度を実現

アルミニウム合金材料の使用により慣性モーメントを最小化

取付けが簡単で振動・衝撃吸収効果的です。

適正使用温度範囲は-20˚～50˚です。

主用途は、パワーベース/ギアボックス/サーボボックス/カムベースなどに使用されます。

長さ
100～3,000mm自由指定
材質
HUB-アルミニウム（AL7075-T6 ）/PiPE-アルミニウム（6061-0）/スペーサー（ポリウレタン）
軸結合方法
一般型
分離型
外径
ø32 , ø42 , ø54 , ø65 , ø80

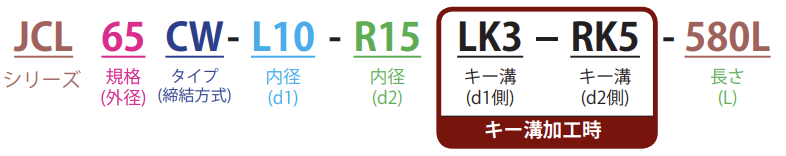

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

6
8
10
12
14
15
16
18
19
20
22
24
25
28
30
32
35
40
45
JCL 32 CW
●
●
●
●
●
●
●












JCL 42 CW

●
●
●
●
●
●
●
●
●
●








JCL 54 CW


●
●
●
●
●
●
●
●
●
●
●
●
●




JCL 65 CW




●
●
●
●
●
●
●
●
●
●
●
●
●


JCL 80 CW




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

SERIES
外径
長さ
内径範囲
ボルト M
ファイルのダウンロード
D
D1

L

L1

L2

L3

L4

d1/d2

Bolt Size

DWG
3D(step)
JCL 32 CW

Ø32

Ø31

100-3000

11
16
27
32

6~16

M4
JCL 42 CW

Ø42

Ø38

150-3000

15
21
33
40

8~22

M5
JCL 54 CW

Ø54

Ø47

180-3000

20
30
46
55

10~30

M6
JCL 65 CW

Ø65

Ø58

200-3000

20
28
46
58

14~35

M8
JCL 80 CW

Ø80

Ø72

300-3000

33
46
67
84

14~45

M10

性能

SERIES
常用トルク(Nm)
最大トルク(Nm)

最高回転数 (RPM)

ねじり定数(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容エンドプレイ(mm)

800以下

1000以上

カップリング

パイプ
JCL 32 C
30
35
1,500
800
800
1,400
6
3
1
JCL 42 C
40
45
1,500
800
2,300
3,600
6
3
1
JCL 54 C
120
150
1,500

800

7,600
12,000
5
2.5
1.2
JCL 65 C
260
300
1,500

800

9,200
18,600
4
2
1.4
JCL 80 C
620
750
1,500
800
18,000
36,000
3
2
1.5
