ジョーカップリング

ジョーカップリング -

クランピングスクリュータイプ



JC Seriesは円筒型アルミ素材に2個から4個の突起を作り、突起と突起の間に高弾性ポリウレタン（SH98A）スペーサーを挿入した構造です。急激な回転負荷や正域が頻繁な場所での使用に適しています。分解組立が非常に容易な構造となっており、スペーサが絶縁体なので電気的ノイズカット効果が見られます。

品番
JC-C
JC-S
JC-CS
製品形状
特徴
高トルク、振動吸収力に優れ、精密加工完成、高精度スリーブ挿入
クランプ軸締結方式
セットねじ軸締結方式
クランプ/セットスクリュー混合形
仕様
標準形
材質
アルミニウム（AL7075-T6）/スペーサー（ポリウレタン）
軸結合方法
クランプ
セットスクリュー
クランプ、セットスクリュー
外径
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48, Ø54, Ø65, Ø80, Ø104
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48, Ø54, Ø65
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48, Ø54, Ø65

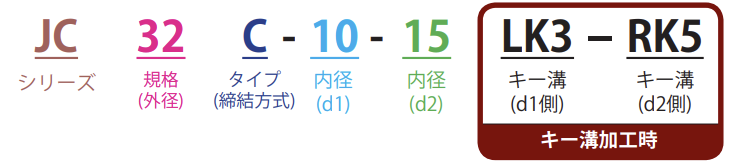

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
24
25
26
28
30
32
35
40
45
50
60
JC 16 C
●
●
●
●
●
●




















JC 20 C

●
●
●
●
●
●



















JC 25 C


●
●
●
●
●
●


















JC 32 C



●
●
●
●
●
●
●
●















JC 42 C





●
●
●
●
●
●
●
●
●
●











JC 48 C






●
●
●
●
●
●
●
●
●
●
●









JC 54 C







●
●
●
●
●
●
●
●
●
●
●
●
●






JC 65 C








●
●
●
●
●
●
●
●
●
●
●
●
●
●




JC 80 C








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●


JC 100 C













●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
JC 16 C

Ø16

23.6
3
8
8
8
7.6
M2.5
JC 20 C

Ø20

30
4
10
10
10
10
M3
JC 25 C

Ø25

35
5
13
12
12
11
M3
JC 32 C

Ø32

44
6
16
16
16
12
M4
JC 42 C

Ø42

55
8
22
21
21
13
M5
JC 48 C

Ø48

66
10
25
25
25
16
M6
JC 54 C

Ø54

78
12
30
30
30
18
M6
JC 65 C

Ø65

90
14
35
35
35
20
M8
JC 80 C

Ø80

114
14
45
46
46
22
M10
JC 100 C

Ø104

140
20
60
56
56
28
M12

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

JC 16 C
4
5.2
14,000
4.01x10-7
15
0.1
1
0.1
12.8
JC 20 C
8.6
12
13,500
1.24x10-6
28
0.13
1
0.1
25.4
JC 25 C
18.2
23.6
12,500

3.54x10-6

43
0.15
1
0.15
46.3
JC 32 C
26.4
33
11,500

1.19x10-5

72
0.2
1
0.2
85.5
JC 42 C
36.8
44.2
9,000
4.44x10-5
600
0.2
1
0.2
205.6
JC 48 C
66
82
7,700
1.12x10-4
1,000
0.2
1
0.2
280
JC 54 C
120
154
6,900
1.65x10-4
1,400
0.2
1
0.2
320
JC 65 C
300
348
5,750
4.1x10-4
2,900
0.2
1
0.5
565
JC 80 C

640

765

4,750

8.7x10-4

6,500
0.2
1
0.5
870
JC 100 C

1,050

1,200

4,000

4.7x10-3
22,000
0.3
1
0.5
2,200
