JIT COUPLING


PRODUCT

高強度ディスクカップリング

高強度ディスクカップリング -

クランピングスクリューシングルディスクタイプ



HDC Seriesは金属積層板スプリング形式で、接触して動く接触部摩耗部位がないため、期待寿命が高いです。ハブ本体が高剛性アルミニウムで慣性モーメントが小さい。バックラッシュがなく、高剛性のカプリングです。安全のため、定格回転および定格容量を超えて使用しないでください。

品番
HDC-A
HDC-SA
HDC-B
HDC-SB
HDC-C
HDC-SC
製品形状
特徴
高精度位置制御優秀、正・逆ねじり整数同一、補修不要、高いねじり剛性、高トルク
バックラッシュ0
単身空間活用優秀
サブ減速機使用時の適合
空間対比大きな軸径を使用
仕様
標準形
単身型
標準形
単身型
標準形
単身型
材質
アルミニウム（AL7075-T6）/ディスク（ステンレス）
軸結合方法
クランプ
外径
Ø56, Ø66, Ø88

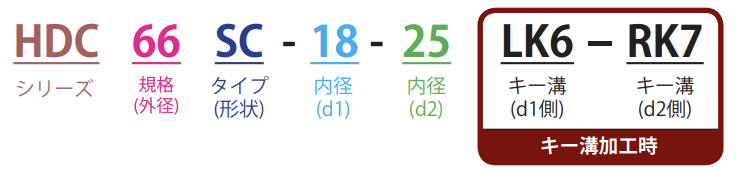

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

10
12
14
15
16
17
18
20
22
24
25
26
28
30
32
35
36
38
40
42
44
45
48
50
HDC 56 SC
●
●
●
●
●
●
●
●
●
●
●
●
●











HDC 66 SC

●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●






HDC 88 SC


●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

HDC 56 SC

Ø56

44.2
10
28
20
20
4.2
M6

HDC 66 SC

Ø66

56.5
12
38
26
26
4.5
M6

HDC 88 SC

Ø88

69.9
14
50
32.5
32.5
4.9
M8

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HDC 56 SC

38
76
7,000

3.96x10-5

2,500
0.03
0.5
0.1
240

HDC 66 SC

66

132

6,500

9.05x10-4
3,350
0.03
0.5
0.1
405

HDC 88 SC

190

380

5,500

3.36x10-4
7,200
0.03
0.5
0.1
795
