高強度ディスクカップリング

高強度ディスクカップリング -

クランピングスクリューダブルディスクタイプ



2つの軸とトルクを伝える複数の薄い金属製のディスクで構成されています。 HDC-B Typeは高いトルクが発生する状況、シャフトの直径に差がある場合に最適です。一例として、サーボモータ減速機出力軸の太い軸径とボールねじ軸の小さな軸径とを連結したい場合に理想的に利用可能です。高弾性ディスクの材質はStainless Steelで製造され、長寿命です。

品番
HDC-A
HDC-SA
HDC-B
HDC-SB
HDC-C
HDC-SC
製品形状
特徴
高精度位置制御優秀、正・逆ねじり整数同一、補修不要、高いねじり剛性、高トルク
バックラッシュ0
単身空間活用優秀
サブ減速機使用時の適合
空間対比大きな軸径を使用
仕様
標準形
単身型
標準形
単身型
標準形
単身型
材質
アルミニウム（AL7075-T6）/ディスク（ステンレス）
軸結合方法
クランプ
外径
Ø56, Ø66, Ø88

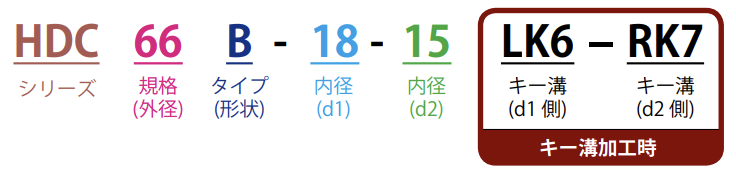

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

10
12
14
15
16
17
18
20
22
24
25
26
28
30
32
35
36
38
40
42
44
45
48
50
HDC 56 B
●
●
●
●
●
●
●
●
●
●
●
●
●











HDC 66 B

●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●






HDC 88 B


●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-

HDC 56 B

Ø56/Ø39

60.4
10
20
20
20
20.4
M5/M6

HDC 66 B

Ø66/Ø46

80
12
38
27
27
26
M6/M6

HDC 88 B

Ø88/Ø63

99.8
14
36
33
33
33.8
M6/M8

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HDC 56 B

36
72
7,000

5.22x10-5

2,400
0.1
1
0.2
280

HDC 66 B

65

130

6,500

1.42x10-4
3,200
0.13
1
0.2
510

HDC 88 B

185

370

5,500

4.83x10-4
7,000
0.15
1
0.2
1,010
