JIT COUPLING


PRODUCT

ヘリカルカップリング

ヘリカルカップリング -

セットスクリュータイプ



HC Seriesは高剛性のデュラルミン(AL7075-6T)を使 用しているため、ねじり剛性に優れ、偏角、 エンドプレイの受け入れに優れています。表面は アルマイト処理を施し、耐食性に優れ、主にX-Y Robot、医療器、巻線機、光学機器、計測器など に使用されます。

品番
HC-C
HC-S
HC-SS
HCS-C
製品形状
特徴
シングル部品構造、低いバックレッシュ、高いねじり剛性・低慣性・応答力に優れ、アンドプレイテンションが良い
ステンレス一体型、

耐水・耐油・耐化学性・清潔性良い

高いねじり剛性に優れる

仕様
標準形
標準形
単身型
標準形
材質
アルミニウム合金(AL7075-T6 )
オールステンレス(SUS303)
軸結合方法
クランプ
セットスクリュー
セットスクリュー
クランプ
外径
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48
Ø16, Ø20, Ø25, Ø32, Ø42, Ø48

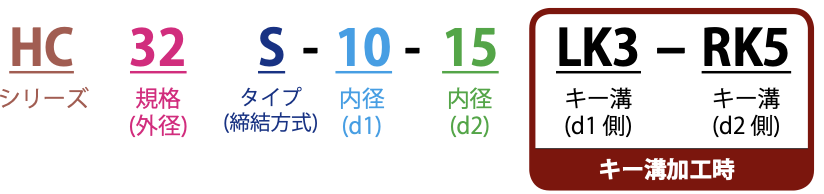

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
13
14
15
16
18
19
20
22
24
25
26
28
30
HC 16 S
●
●
●
●
●
●















HC 20 S

●
●
●
●
●
●














HC 25 S


●
●
●
●
●
●
●












HC 32 S



●
●
●
●
●
●
●
●
●









HC 42 S





●
●
●
●
●
●
●
●
●
●
●
●
●



HC 48 S






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
軸間隔 E
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
HC 16 S

Ø16

22
3
8
7
7
8
M3

HC 20 S

Ø20

25
4
10
8
8
9
M4

HC 25 S

Ø25

30
5
13
10
10
10
M4

HC 32 S

Ø32

38
6
16
13
13
12
M5

HC 42 S

Ø42

45
8
25
16
16
13
M6

HC 48 S

Ø48

54
10
30
19
19
16
M8

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

HC 16 S
0.8
1.7
24,500

3.74x10-7

65
0.1
3
0.2
11.9

HC 20 S

1.1

2.1
20,000

1.03x10-6

140
0.1
3
0.2
17.8

HC 25 S

2.1

4.1

16,000

3.04x10-6

170
0.1
3
0.25
33.1

HC 32 S

4.1

8.2

13,000

1.03x10-5
380
0.15
3
0.3
69.5

HC 42 S

9.8

19.5

11,000

3.63x10-5
460
0.15
3
0.3
149.6

HC 48 S

14.6

29.2

9,000

7.44x10-5
740
0.15
3
0.3
234.4
