ディスクカップリング

ディスクカップリング -

クランピングスクリュー シングルディスクタイプ



DCシリーズは金属積層板スプリング形式で、接触して動く接触部位がないため摩耗度が低く期待寿命が高い。ハブ本体が高剛性アルミニウムで慣性モーメントが小さい。バックラッシュがなく高剛性です。安全のため、定格回転、定格容量を超えて使用しないでください。

品番
DC-A
DC-SA
DC-B
DC-SB
DC-C
DC-SC
製品形状
特徴
高精度位置制御優秀、正・逆ねじり整数同一、補修不要、高いねじり剛性、高トルク
バックラッシュ0
単身空間活用優秀
サブ減速機使用時の適合
空間対比大きな軸径を使用
仕様
標準形
単身型
標準形
単身型
標準形
単身型
材質
アルミニウム（AL7075-T6）/ディスク（ステンレス）
軸結合方法
クランプ
外径
Ø32, Ø42, Ø48, Ø54, Ø68
Ø20, Ø25, Ø32, Ø35, Ø39, Ø42, Ø48, Ø54, Ø68, Ø80

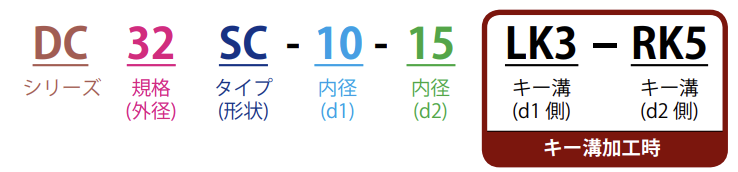

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
18
19
20
22
24
25
28
30
32
34
35
38
40
42
44
45
48
DC 20 SC
●
●
●
●
●
●






















DC 25 SC


●
●
●
●
●
●




















DC 32 SC



●
●
●
●
●
●
●
●

















DC 35 SC



●
●
●
●
●
●
●
●

















DC 39 SC





●
●
●
●
●
●
●
●















DC 42 SC





●
●
●
●
●
●
●
●
●














DC 48 SC






●
●
●
●
●
●
●
●
●













DC 54 SC






●
●
●
●
●
●
●
●
●
●
●
●










DC 68 SC








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●




DC 80 SC








●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
DC 20 SC

Ø20

17.9
3
8
8
8
1.9
M2.5
DC 25 SC

Ø25

23.5
5
13
11
11
1.5
M3

DC 32 SC

Ø32

28.1
6
16
13
13
2.1
M4

DC 35 SC

Ø35

28.1
6
17
12.9
12.9
2.3
M4
お問い合わせください。

DC 39 SC

Ø39

31.6
8
19
14.1
14.1
3.45
M4

DC 42 SC

Ø42

33.2
8
20
15
15
3.2
M4

DC 48 SC

Ø48

37
10
22
17
17
3
M5

DC 54 SC

Ø54

45.1
10
28
20
20
5.1
M6

DC 68 SC

Ø68

56.1
14
40
26
26
4.1
M6

DC 80 SC

Ø81

65.4
14
48
30
30
5.4
M8

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

DC 20 SC
2.0
4.0
13,000
2.1x10-6
540
0.1
1
0.1
23
DC 25 SC
2.5
5.1
12,750
3.24x10-6
600
0.1
1
0.1
29.6

DC 32 SC

5.3
10.6
11,000

1.03x10-5

1,300
0.1
1
0.1
57.8

DC 35 SC

6.9
13.9
9,500
1.11x10-5
1,500
0.15
1.2
0.15
70
DC 39 SC
9.6
19.2
9,500
1.57x10-5
1,700
0.15
1.5
0.15
85

DC 42 SC

12.0

24.0

9,000

2.66x10-5
1,900
0.15
1.5
0.2
120

DC 48 SC

24.4

48.8

7,750

3.71x10-5
4,000
0.2
2
0.2
170

DC 54 SC

44.0

88.0

7,000

9.86x10-4
7,000
0.2
2
0.2
216

DC 68 SC

73.5

147.0

6,400

3.02x10-4
11,000
0.2
2
0.2
427

DC 80 SC

100.0
200.0
5,900
7.09x10-4
20,000
0.2
2
0.2
720
