JIT COUPLING


PRODUCT

ディスクカップリング

ディスクカップリング -

クランピングスクリュー シングルディスクタイプ



DC-SA Typeはディスクプレートがシングルのタイプです。長さが短いので、小さなスペースに適しています。ディスクの流量はダブルディスクタイプよりも比較的少ないため、2軸の位置合わせがうまくいくはずです。表面は硬質陽極酸化され、耐食性、耐油性、耐薬品性に優れています。

品番
DC-A
DC-SA
DC-B
DC-SB
DC-C
DC-SC
製品形状
特徴
高精度位置制御優秀、正・逆ねじり整数同一、補修不要、高いねじり剛性、高トルク
バックラッシュ0
単身空間活用優秀
サブ減速機使用時の適合
空間対比大きな軸径を使用
仕様
標準形
単身型
標準形
単身型
標準形
単身型
材質
アルミニウム（AL7075-T6）/ディスク（ステンレス）
軸結合方法
クランプ
外径
Ø32, Ø42, Ø48, Ø54, Ø68
Ø20, Ø25, Ø32, Ø35, Ø39, Ø42, Ø48, Ø54, Ø68, Ø80

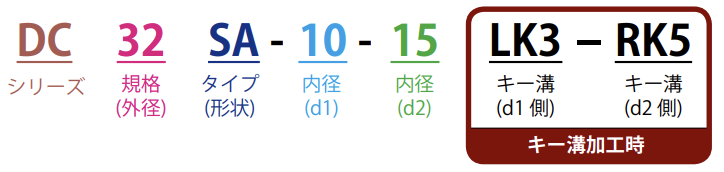

製品の注文方法

  • シリーズ、外径および内径規格を指定してください。


  • キー溝加工(内径)が必要な場合は、別途表記してご注文ください。


  • カップリングの選定に困難がある場合は、カスタマーセンターにご連絡ください。

標準内径


※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)

標準内径

(d1/d2,  mm)

3
4
5
6
6.35
8
10
12
14
15
16
17
18
19
20
22
24
25
DC 32 SA

●
●
●
●
●
●











DC 42 SA



●
●
●
●
●
●
●
●







DC 48 SA





●
●
●
●
●
●
●






DC 54 SA






●
●
●
●
●
●
●
●
●



DC 68 SA






●
●
●
●
●
●
●
●
●
●
●
●

図面

寸法

製品名
外径 D
長さ L
内径範囲(d1/d2)
軸深さ
軸間隔 E
ボルト M
ファイルのダウンロード
最小内径
最大内径
L1
L2
DWG
3D(STEP)
Product Name
External Diameter
Length

Min. Bore Diameter

Max. Bore Diameter

Shaft Insert Length

Shaft Insert Length

Shaft Insert Distance

Bolt Size

-
-
DC 32 SA

Ø32/Ø28

28.1
4
10
13
13
2.1
M2.5

DC 42 SA

Ø42/Ø28

30.2
6
16
13.5
13.5
3.2
M3

DC 48 SA

Ø48/Ø31

37
8
17
17
17
3
M3

DC 54 SA

Ø54/Ø35

47.1
10
20
20
20
7.1
M5

DC 68 SA

Ø68/Ø44.5

50.5
10
25
22
22
6.5
M6

性能

製品名
常用 トルク(Nm)
最大トルク(Nm)

最高回転数(min-1)

慣性 モーメント(kg*m²)

ねじり 定数
(Nm/rad)

許容偏心(mm)

許容偏角(°)

許容 エンド プレイ

(mm)

品質(g)

Product Name
Rated

Torque(Nm)

Max

Torque(Nm)

Max. Rotational

Frequency(min-1)

Moment of

Inertia(kg*m²)

Static Torsional

Stiffness(Nm/rad)

Max. Lateral

Misalignment(mm)

Max. Angular

Misalignment(°)

Max. Axial

Misalignment(mm)

Mass(g)

DC 32 SA
5.8
11.5
12,750

3.98x10-6

1,300
0.1
1
0.1
65

DC 42 SA

13.1

26.1

10,000

1.56x10-5

1,900
0.1
1.5
0.2
71

DC 48 SA

21.7

43.4

7,750

1.32x10-5
4,000
0.13
1.5
0.2
103

DC 54 SA

35.6

71.2

7,000

6.53x10-5
7,000
0.15
2
0.2
166

DC 68 SA

69.5

139.1

6,400

1.07x10-4
11,000
0.2
2
0.2
283
