PEEKフレキシブルビームカップリング
PEEKフレキシブルビームカップリング -
セットスクリュータイプ・一般タイプ
BCPシリーズは、PEEK材質の本体に複数のスリットを加工して偏心、偏角を吸収するカップリングです。 PEEK素材で製作され、プラズマ、RF、半導体、ディスプレイなど特殊目的に主に使用されます。慣性モーメントが非常に小さく、軽いトルクを伝達するのに適しています。モノリシック構造で構成されており、バックラッシュが発生せずメンテナンスが不要であるという利点を持っています。
品番 | BCP-C | BCP-SC | BCP-S | BCP-SS |
製品形状 |  |  |  |  |
特徴 | PEEK一体型カップリング、クリーンルーム環境適合、耐熱・耐薬品性に優れ、高温使用時のアウトガス極微量、プラズマ流 非常に安定 | |||
仕様 | 標準形 | 単身型 | 標準形 | 単身型 |
材質 | ピーク | |||
軸結合方法 | クランプ | セットスクリュー | ||
外径 | Ø20, Ø25, Ø32, Ø42 | |||

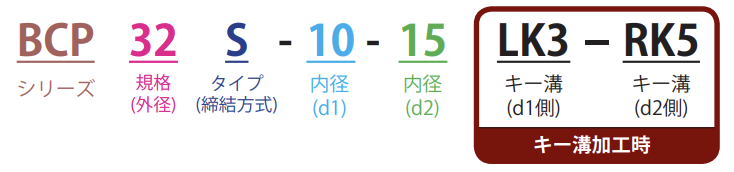

製品の注文方法
シリーズ、外径および内径規格を指定してください。
標準内径
※ 標準内径の他、製品別最小~最大内径の範囲内で内径加工が可能です。(右側の寸法表参照)
標準内径 (d1/d2, mm) | 3 | 4 | 5 | 6 | 6.35 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 26 | 28 |
BCP 20 S | ● | ● | ● | ● | ● | ● | |||||||||||||
BCP 25 S | ● | ● | ● | ● | ● | ● | |||||||||||||
BCP 32 S | ● | ● | ● | ● | ● | ● | ● | ● |
図面
寸法
製品名 | 外径 D | 長さ L | 内径範囲(d1/d2) | 軸深さ | 軸間隔 E | ボルト M | ファイルのダウンロード | |||
最小内径 | 最大内径 | L1 | L2 | DWG | 3D(STEP) | |||||
Product Name | External Diameter | Length | Min. Bore Diameter | Max. Bore Diameter | Shaft Insert Length | Shaft Insert Length | Shaft Insert Distance | Bolt Size | - | - |
BCP 20 S | Ø20 | 36 | 4 | 10 | 8 | 8 | 20 | M3 |  |  |
BCP 25 S | Ø25 | 40 | 5 | 12 | 9 | 9 | 22 | M4 | | |
BCP 32 S | Ø32 | 48 | 6 | 16 | 10 | 10 | 28 | M5 | | |
性能
製品名 | 常用 トルク(Nm) | 最大トルク(Nm) | 最高回転数(min-1) | 慣性 モーメント(kg*m²) | ねじり 定数 (Nm/rad) | 許容偏心(mm) | 許容偏角(°) | 許容 エンド プレイ (mm) | 品質(g) |
Product Name | Rated Torque(Nm) | Max Torque(Nm) | Max. Rotational Frequency(min-1) | Moment of Inertia(kg*m²) | Static Torsional Stiffness(Nm/rad) | Max. Lateral Misalignment(mm) | Max. Angular Misalignment(°) | Max. Axial Misalignment(mm) | Mass(g) |
BCP 20 S | 0.7 | 1.4 | 9,000 | 4.62x10-7 | 19 | 0.25 | 5 | 0.2 | 12 |
BCP 25 S | 1.3 | 2.7 | 8,000 | 1.03x10-6 | 34 | 0.3 | 5 | 0.25 | 22 |
BCP 32 S | 3.0 | 6.1 | 7,000 | 3.04x10-5 | 61 | 0.4 | 5 | 0.3 | 42 |
